ATEX-fläktar

Vi på EKB är specialister på explosionssäkra ATEX fläktar vilka används för ett stort antal applikationer. Finns i utföranden som kanalfläktar, axialfläktar, radialfläktar och takfläktar.

Mer om Atex-fläktar
Vanliga frågor (FAQ)
ATEX-fläktar

EEX II 1 GD EEx ia IIC T4 T90°C IP64

EKB´s explosionssäkra fläktar finns i utförande såsom kanalfläktar, axialfläktar, radialfläktar och takfläktar, vilka används för ett stort antal applikationer såsom vid lackering, kemiska laboratorier, batterirum, petroleumkemi samt övriga installationer som kräver explosionssäkra fläktar. Våra ATEX-fläktar används för potentiellt explosiva miljöer som förekommer bland annat inom energiproduktion, kemisk industri, målerianläggningar samt vid tillverkning, hantering eller upplagring av brännbara vätskor eller gaser.

Axialfläktar (ATEX)

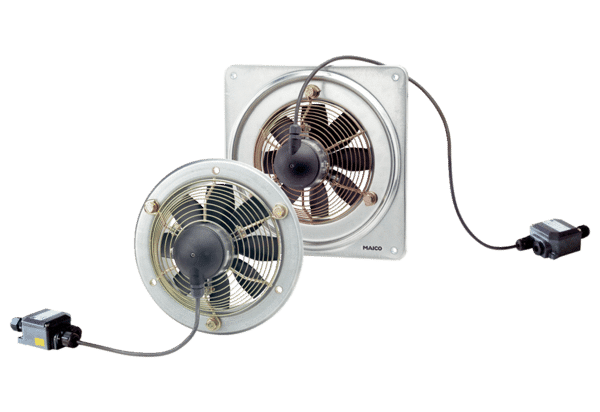

EZQ-EX  DZQ-EX

Explosionsskyddade väggfläktar för montering där det finns risk för explosioner t.ex. batterirum, färglager, laboratorium m.m. En av ett fåtal fläktserier som kan reverseras som tilluftsfläkt. Vissa storlekar kan regleras med trafo.Finns även med rund väggplatta.

Luftmängd: 440-10400 m3/h

Ex II 2G Ex e IIB+H2 T3/T4 Gb.

Zon 1 & 2.

Installationsexempel

PDF Förfrågan

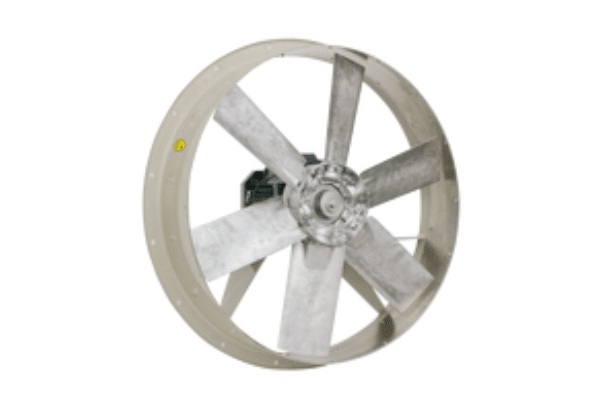

HCH-ATEX

Robust väggfläkt för utsug med cirkulär väggplatta. 400V. Från ca 3000m³/h upp till ca 70.000m³/h.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

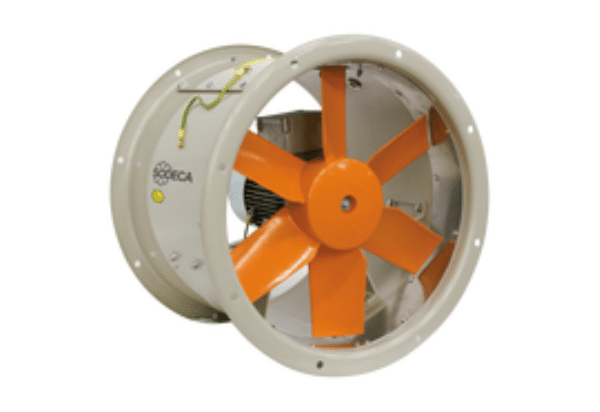

HCT-ATEX

Robust axial kanalfläkt med inspektionslucka. 400V. Stl 350-1000. Luftriktning från motor över propeller.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

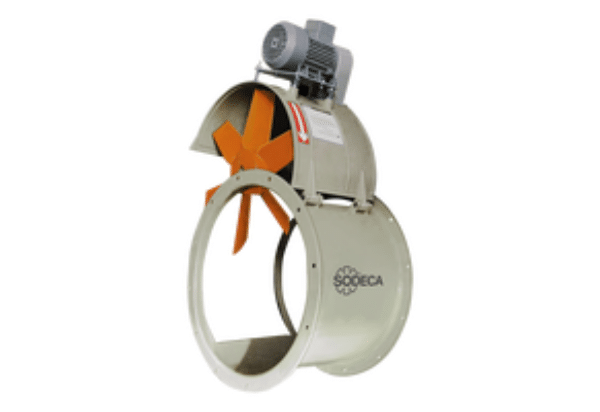

HPX-ATEX

Remdriven kanalfläkt för utsug ifrån vent.system, målarboxar och virkestorkar. Transmissionen har IP66. Öppningsbar 180grader. 400V. Stl 350-1000.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

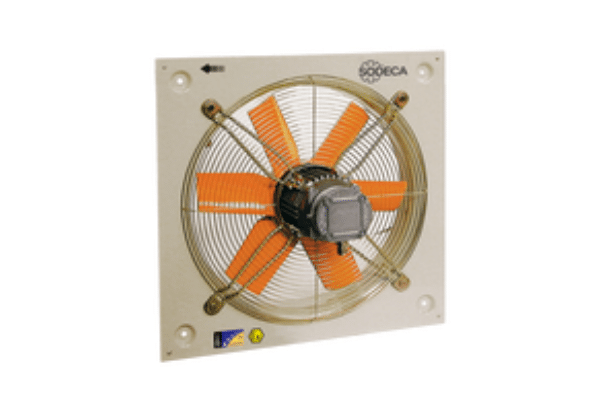

HCDF

Väggfläkt i flamsäkert Ex d för utsug i både 230V eller 400V. HCDF har kvadratisk väggplatta och HDF har cirkulär.

Ex II 2G EEx d IIB T4.

PDF Förfrågan

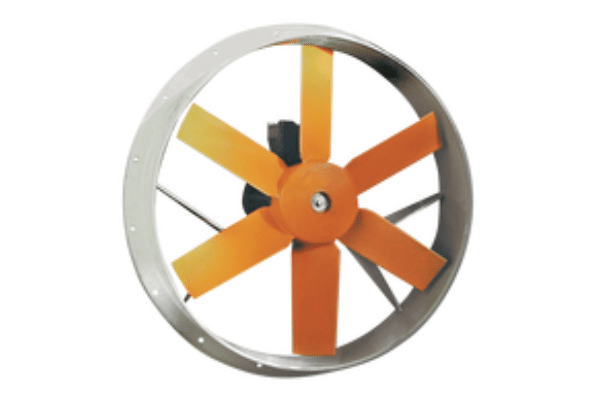

HDF-ATEX

Väggfläkt i flamsäkert Ex d för utsug i 400V. HDF har cirkulär väggplatta. Stl 630-900.

Ex II 2G EEx d IIB T4.

PDF Förfrågan

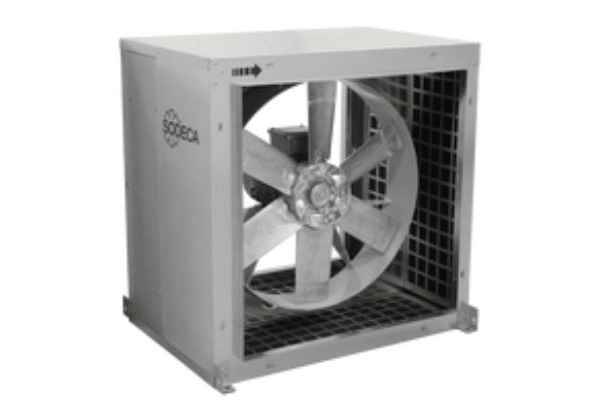

CJTHT-ATEX +brandgas

Kanalfläkt THT-ATEX eller i box CJTHT-ATEX. Brandgas F400 eller F300.

kategori 3 Ex II3G zon2 (400ºC/2h eller 300ºC/2h).

PDF Förfrågan

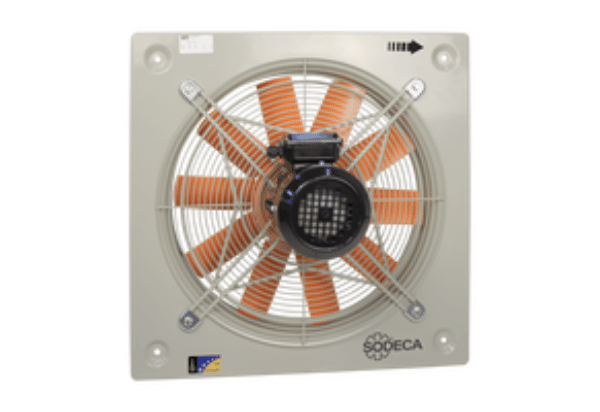

HC-ATEX

Väggfläktar med flöden från 1300m³/h upp till 54000m³/h. Stl Ø250-1000mm.

2-, 4- eller 6-poliga motorer i 400V.

Alternativ:Ex e, Ex d, Ex tc ellerEx tb

PDF Förfrågan

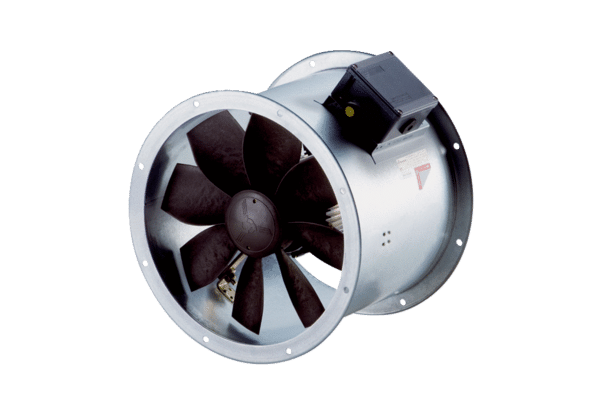

DZR-ATEX IP64

Axial kanalfläkt i 400V 50Hz. IP64.Vissa storlekar kan regleras med trafo och är reverserbara.

Ex e eller Ex t

Installationsexempel

PDF Förfrågan

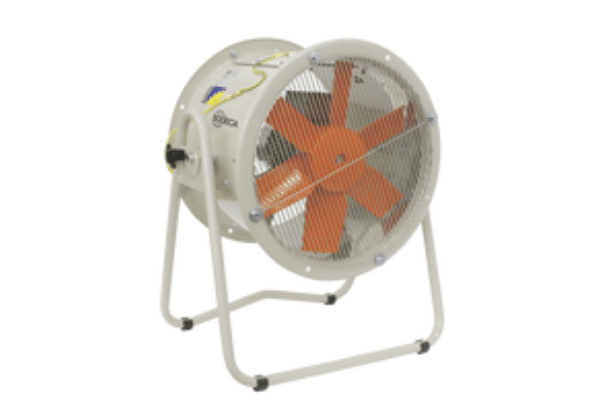

HTM-ATEX

Portabel axialfläkt med inspektionslucka. 400V. Stl 350-630.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

Radialfläktar (ATEX)

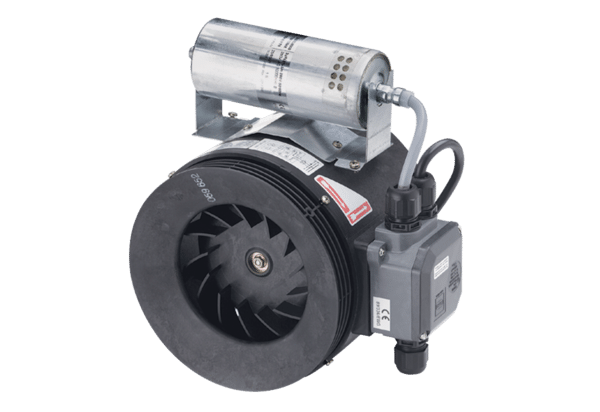

ERM-EX IP64

Explosionssäker kompakt kanalfläkt tillverkad i antistatiskt plastmaterial med 1-fas 230V 50Hz motor.

Finns för G gas EXe eller D damm EXt

PDF Förfrågan

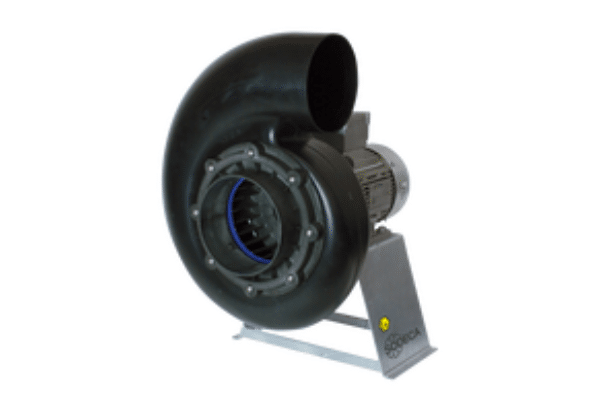

CPV-ATEX

Radialfläkt för korrosiva gaser med flöden från 450m³/h upp till 45.000m³/h.

400V 50Hz. Fläkthjul är ett s.k. F-hjul.

Max temperatur på medie: -20°C till +80°C

Alternativ:II 3G Ex e eller II 3G Ex d

PDF Förfrågan

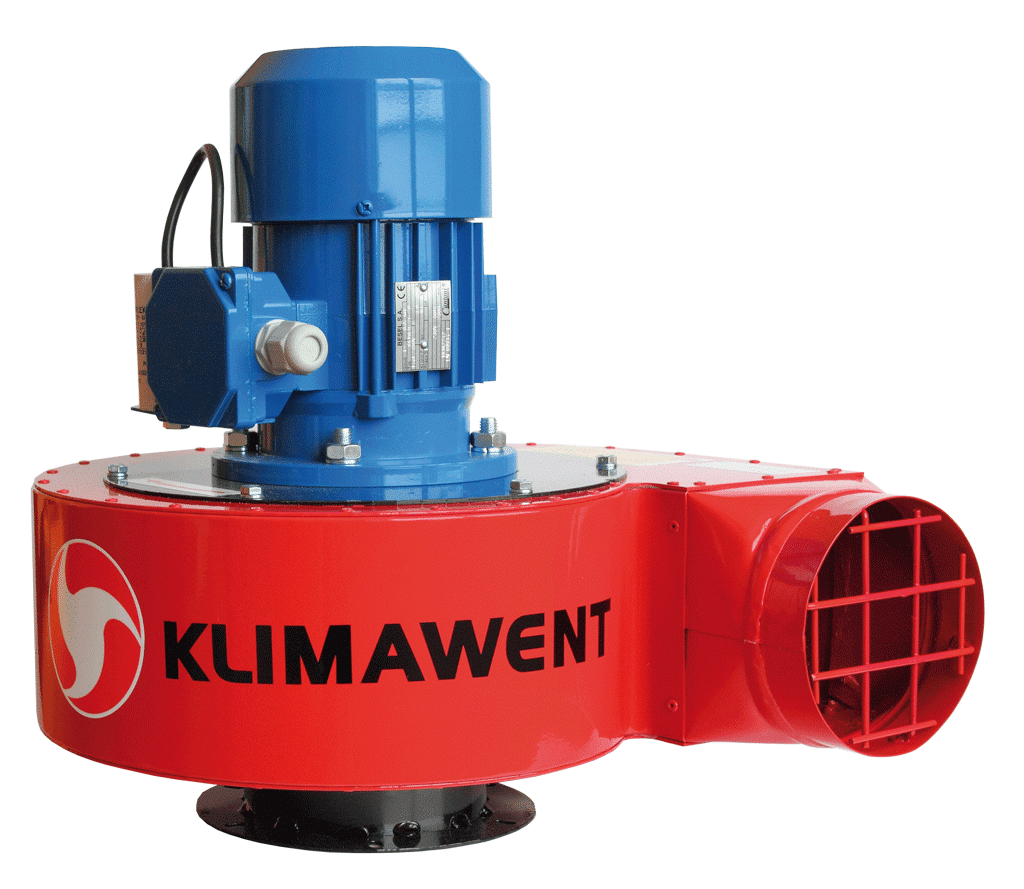

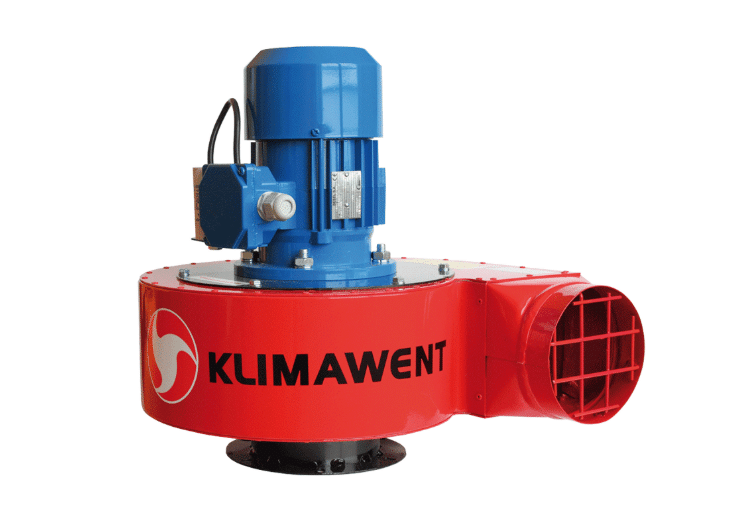

WPA-E-N EX

Stationär punktutsugsfläkt, medeltryck. Installation på väggfäste. IP54. 400V.

II 2 G c Ex e II T3

PDF Förfrågan

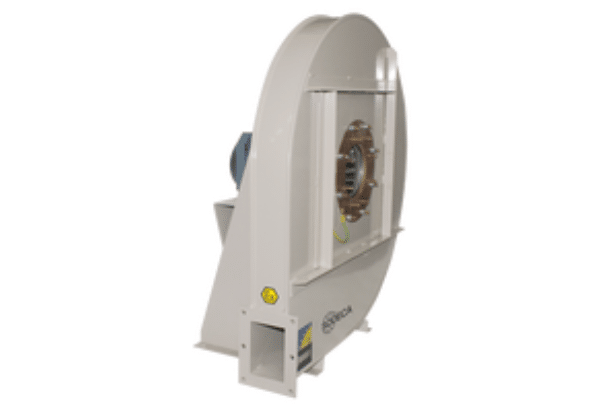

CAS-ATEX

Ny högtrycksfläkt med flöden från 420m³/h upp till 42600m³/h och tryck mellan 3000Pa upp till 17000Pa.Fläkthjul är ett B-hjul i galvaniserad stålplåt eller gjuten aluminium beroende på storleken.

Motoreffekter från 0,25kW upp till 90kW.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb.

PDF Förfrågan

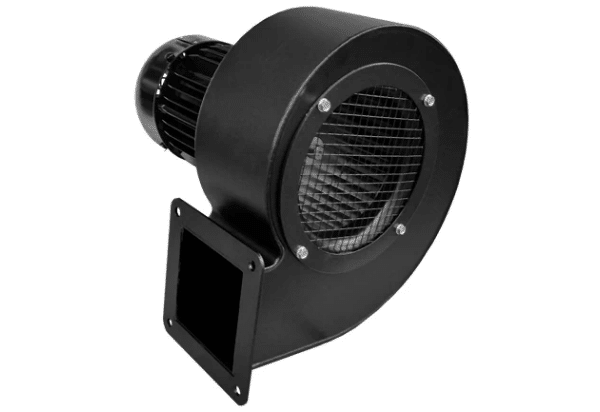

ENG/DNG-ATEX

Direktdriven enkelsugande radialfläkt som finns med 230V eller 400V motor. Från 150m³/h och små anslutningar från 60/80mm.

EEx e II2Gc IIB T3/T4

PDF Förfrågan

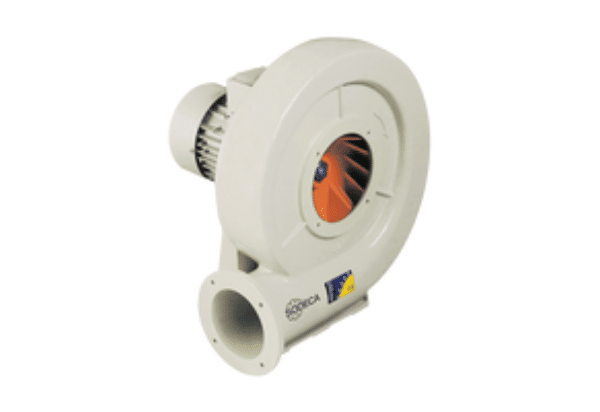

CMA-ATEX

Radialfläkt i gjuten aluminium. 400V.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

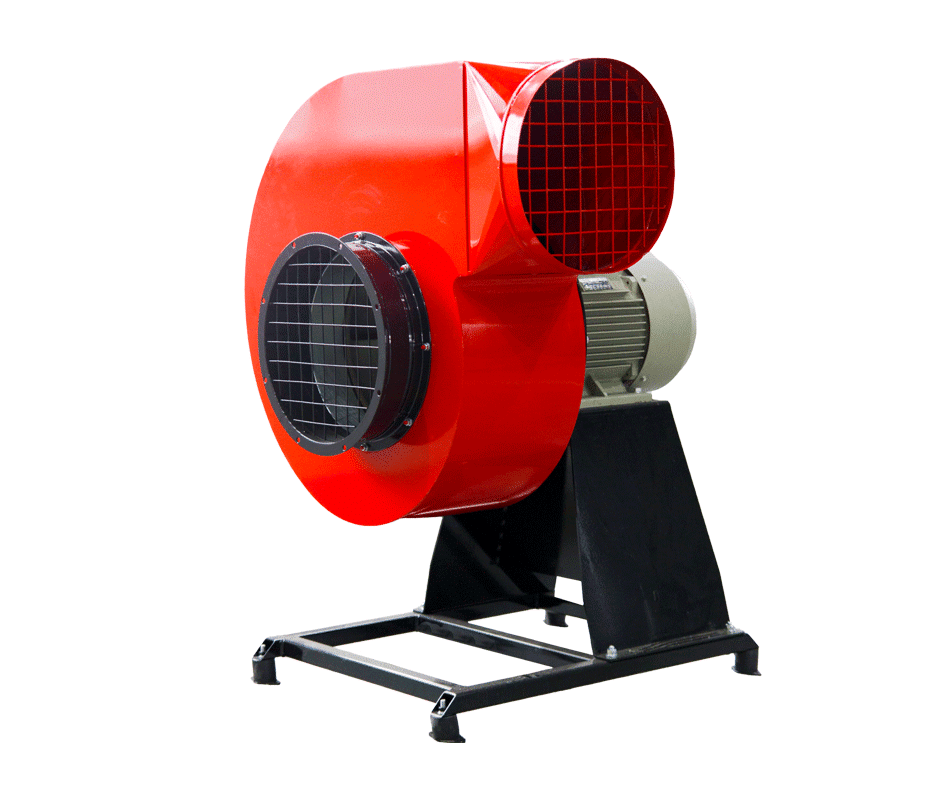

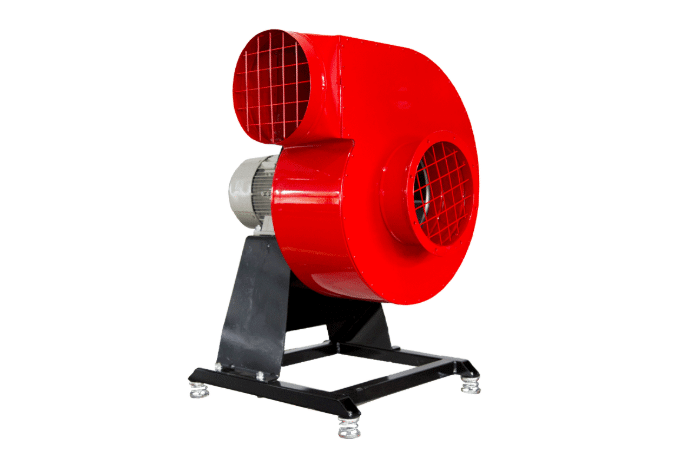

WPA-S-N EX

Stationär punktutsugsfläkt, medeltryck. Installation på golv.IP54. 400V.

II 2 G c Ex e II T3

PDF Förfrågan

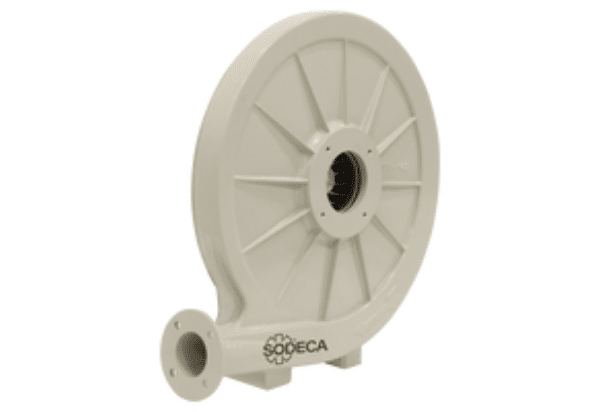

CA-ATEX

Ny högtrycksfläkt med flöden från 280m³/h upp till 2300m³/h och tryck mellan 2000Pa upp till 11000Pa.Motoreffekter från 0,25kW upp till 7,5kW. Fläkthus och fläkthjul i gjuten aluminium.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb.

PDF Förfrågan

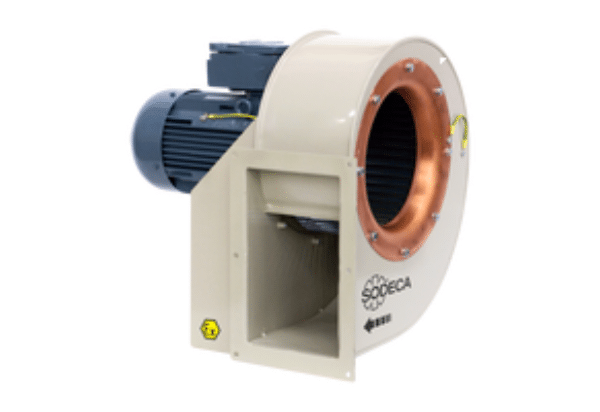

CMP-ATEX

Enkelsugande radialfläkt med Fhjul. Låg- till medeltryck.400V IP55.

För medietemp -20°C till +80°C.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

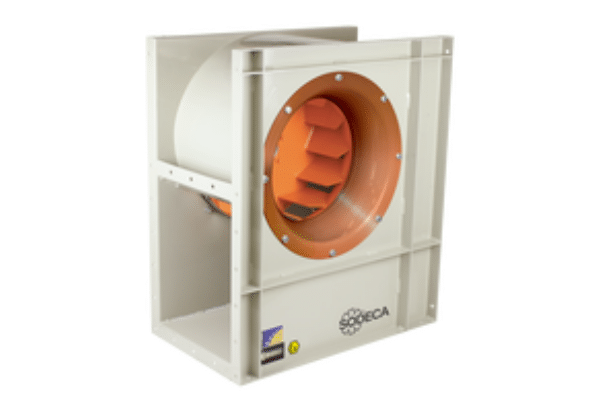

CMR-ATEX

radialfläkt CMR/Atex med B-hjul är avsedd för utsug av ren eller lätt dammig luft av och i utrymmen med explosiva gaser. Rostfritt eller andra önskemål på förfrågan.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb.

PDF Förfrågan

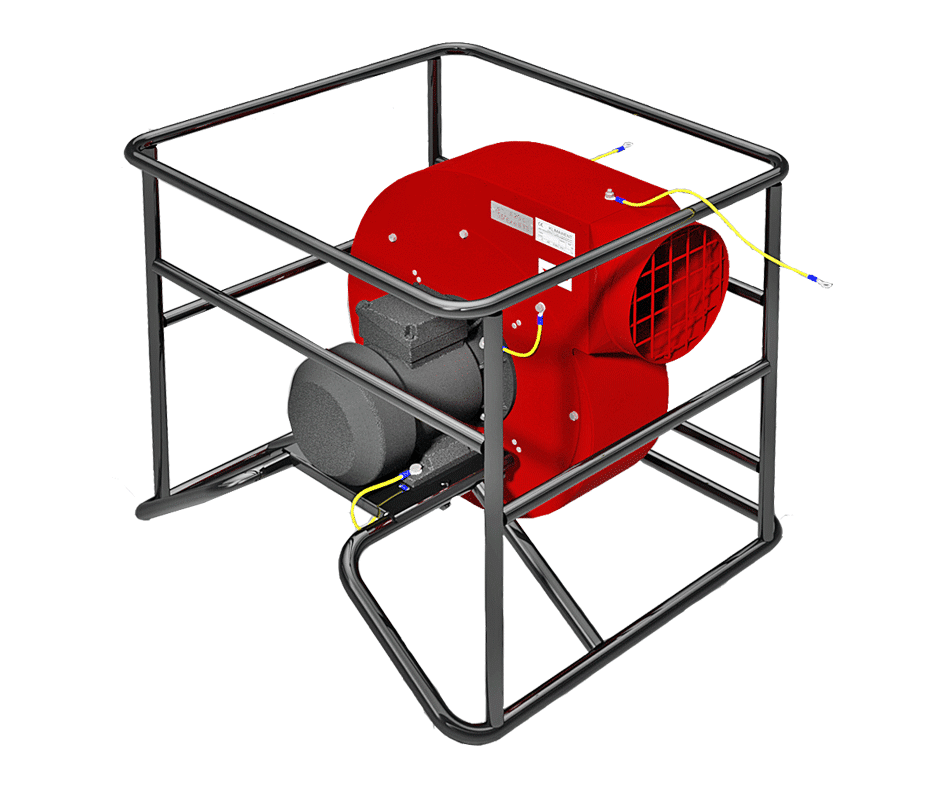

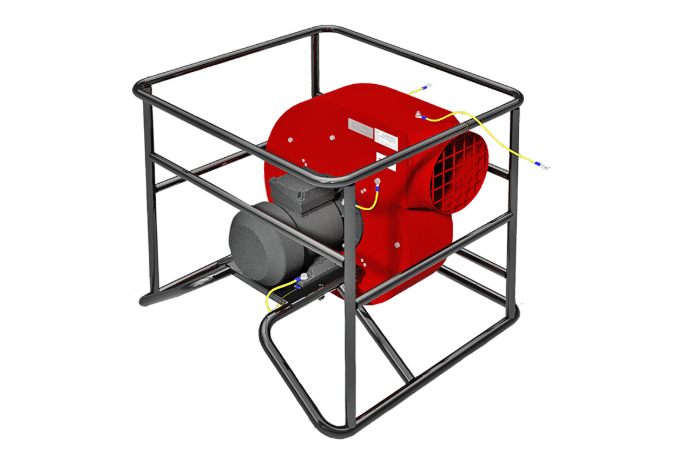

WPA-P-N EX

Stationär punktutsugsfläkt, medeltryck. Portabel.IP54. 400V.

II 2 G c Ex e II T3

PDF Förfrågan

ATEX Gas zon 1&2, zon 21&22

ATEXfläktar för Gas zon 1&2 IIB IIC eller Gas zon 21&22 IIIB IIIC. Specialfläktar för fartyg, biogasanläggningar, renrumsfläktar m.m.

PDF Förfrågan

Takfläktar (ATEX)

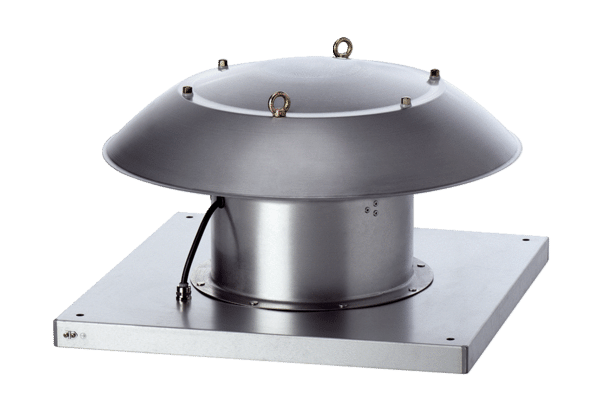

DZD-ATEX

Axial takfläkt DZD Atex för montering där det finns risk för explosion. Horisontellt utblås. En av få takfläkts-serier där du kan reversera luftströmmen att fungera som en tilluftsfläkt. Finns med taksockel. Varvtalsreglerbar med transformator i de flesta storlekarna.

Ex e Gas eller Ex t Damm

Zon 1 & 2.

Installationsexempel

PDF Förfrågan

CHT ATEX

Radial takfläkt med horisontellt utblås med flöden från 1400m³/h upp till 24700m³/h. 400V.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

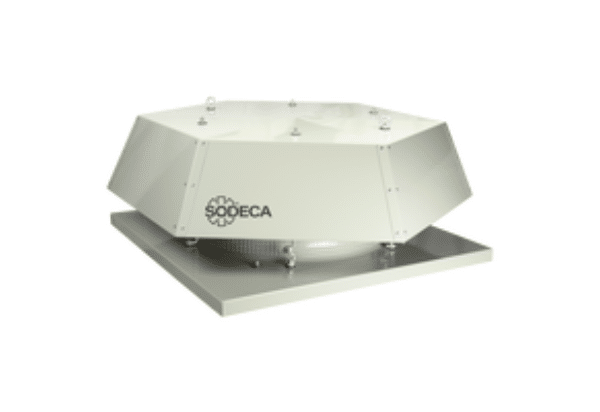

HT-ATEX

Axial takfläkt med horisontellt utblås med flöden från 1080m³/h upp till 18000m³/h.

4- eller 6-poliga motorer i 400V.

Max temperatur på medie: -20°C till +40°C.

Alternativ: Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

CVT ATEX

Radial takfläkt med vertikalt utblås med flöden från 1400m³/h upp till 24700m³/h. 400V.

Alternativ:Ex e. Ex d. Ex tc ellerEx tb

PDF Förfrågan

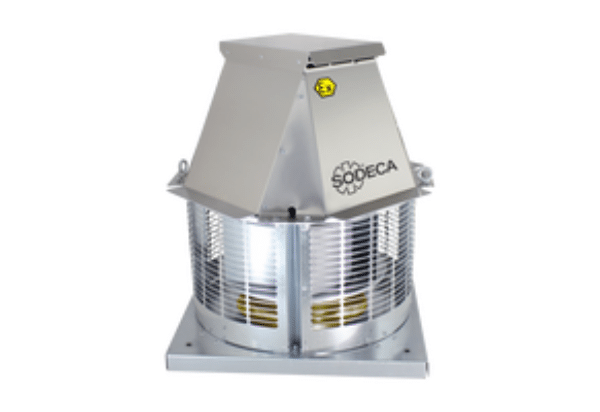

RFHD

Radial takfläkt med horisontellt utblås med flöden från 1400m³/h upp till 24700m³/h. 400V.Ex “d” II 2G Ex d

PDF Förfrågan

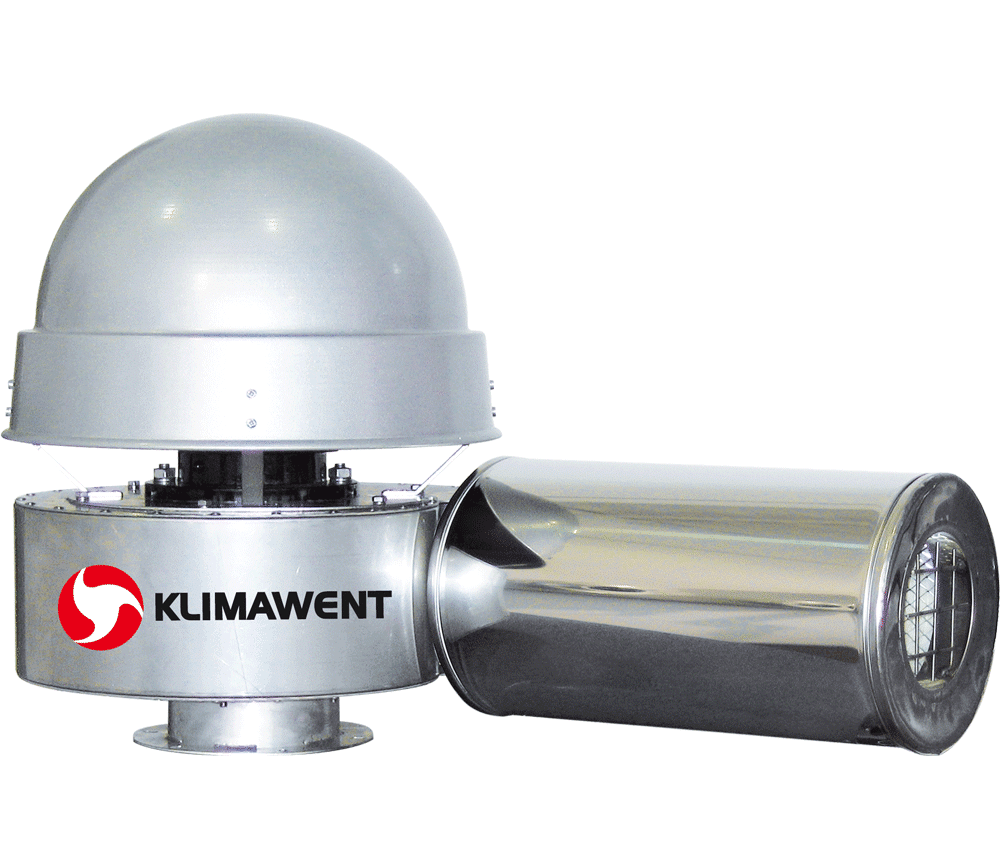

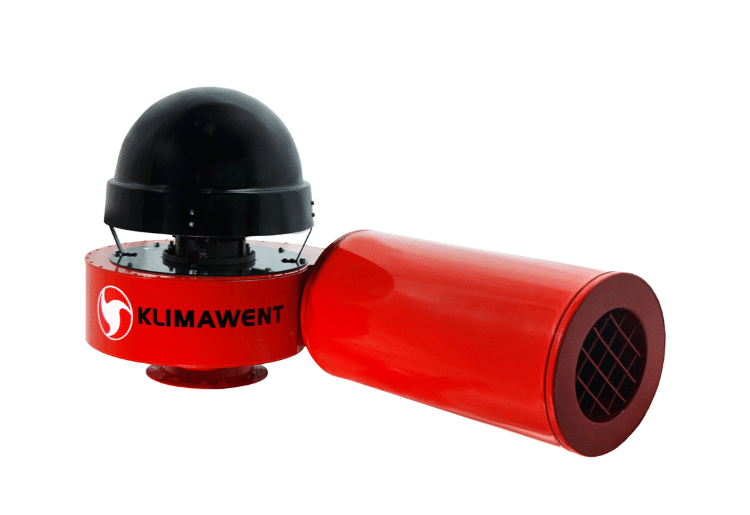

WP-D-EX horisontellt utblås

Takfläkt för utsug, i största delen utav rostfritt stål förutom huven som är i aluminium. Försedd med ljuddämpare på utblåset. 400V.II 2 G c Ex e II T3

PDF Förfrågan

Vanliga frågor om ATEX-fläktar

ATEX-fläktar är speciellt designade fläktar som används i miljöer där det finns en risk för explosion på grund av brandfarliga gaser, ångor mm. Denna FAQ ger en övergripande inblick i ATEX-fläktar, deras användningsområden, standarder och viktiga underhållsaspekter.

Vad är en ATEX-fläkt?

ATEX-fläktar är speciellt designade fläktar som används i miljöer där det finns en risk för explosion på grund av brandfarliga gaser, ångor eller liknande. Termen ”ATEX” kommer från de europeiska direktiven (ATEX 94/9/EG) som reglerar utrustning som används i potentiellt explosiva atmosfärer. Dessa fläktar är konstruerade för att möta strikta säkerhetsstandarder och är ofta märkta med specifika klassificeringar beroende på deras användningsområde och skyddsnivå.

Vilka applikationer används ATEX-fläktar för?

ATEX-fläktar används i en mängd olika applikationer, särskilt inom industrier som processindustri, kemisk produktion, olje- och gasindustrier, samt inom gruvdrift. I dessa miljöer är det avgörande att upprätthålla effektiv ventilation för att förhindra ansamling av explosiva gaser och ångor. Fläktarna kan också användas för att ventilera arbetsområden där brandfarliga material hanteras eller lagras.

Vilka säkerhetsstandarder följer ATEX-fläktar?

ATEX-fläktar måste uppfylla strikta säkerhetsstandarder för att säkerställa att de är säkra att använda i explosiva miljöer. Dessa inkluderar riskbedömning, designkrav och tillverkningsstandarder som specificeras i ATEX-direktivet. Fläktarna genomgår ofta rigorösa tester för att bekräfta deras säkerhet och effektivitet, och de får normalt en klassificering som indikerar vilken typ av miljö de är avsedda för.

Vad ska man tänka på vid installation av ATEX-fläktar?

Vid installation av ATEX-fläktar är det viktigt att följa specifika installationsanvisningar och säkerhetsföreskrifter för att minimera risken för olyckor. Det är också avgörande att utföra en noggrann riskbedömning innan installationen för att identifiera potentiella faror. Dessutom bör fläktarna placeras så att de effektivt kan ventilera det område där explosiva ämnen kan förekomma, vilket innebär att man noggrant bör överväga flödesriktning och placering.

Hur underhålls ATEX-fläktar?

Underhåll av ATEX-fläktar är avgörande för att säkerställa deras långsiktiga funktion och säkerhet. Regelbundna inspektioner bör genomföras för att identifiera slitage och säkerställa att fläktarna fungerar som de ska. Man bör också rengöra fläktarna regelbundet för att förhindra att skräp samlas och kan orsaka problem. Dokumentation av underhållsarbetet är viktigt, både för att följa upp på fläktens prestanda och för att säkerställa att man uppfyller lagstadgade krav.

Fråga oss

Vi hjälper dig hitta rätt fläkt!

Vi har en mängd modeller av fläktar att välja bland. Ibland är det inte helt lätt att veta vilken produkt som passar just din applikation bäst. Vi hjälper dig gärna med att välja rätt fläkt. Ring oss på 08-262530 eller skicka en förfrågan till ekb[at]ekb.se. Du kan också använda formuläret på kontaktsidan.
